Технические параметры оборудования
|
Номер |
Наименование |
Единица |
Параметры |
Примечание |
|
1 |
Модель |
mm |
DG-1 |
|
|
2 |
Диаметр ролика |
mm |
φ150 |
|
|
3 |
Длина ролика |
mm |
220 |
|
|
4 |
Скорость главного вала |
r/min |
63 |
|
|
5 |
Наименование сырья |
|
золы от лузги подсолнечника |
|
|
6 |
Входной размер сырья |
mm |
≤0.5 |
|
|
7 |
Размер готовой продукции |
mm |
3-6 |
|
|
8 |
Степень окомкования |
|
≥95% |
|
|
9 |
Электродвигатель |
Модель |
|
YE3-160L-4 |
|
|
Мощность |
kW |
15 |
|
|
Скорость вращения |
r/min |
1470 |
|
Конструкция и характеристики оборудования

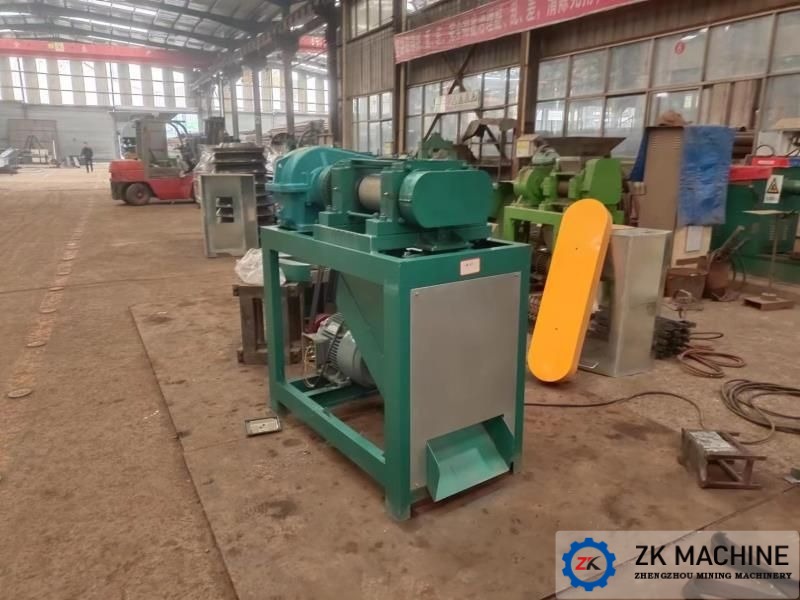

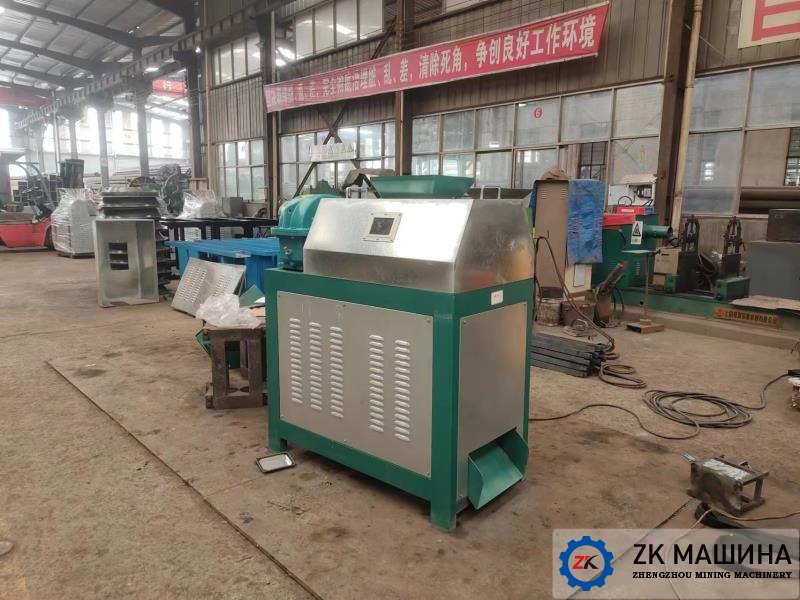

Двухвалковый экструзионный гранулятор DG-1 состоит из рамы, соединительной части приводного устройства, головной части, дробильной камеры и т.д. Конструктивные характеристики каждой детали следующие：
1. Рама: все детали оборудования устанавливаются на раму.
2. Соединительными частями приводного устройства являются: двигатель, шкив, треугольный ремень, редуктор, цепь, звездочка, муфта.
3. Головная часть: она состоит из несущей рамы, пары формовочных роликов высокого давления и двух валов.
4. Дробильная камера: она состоит из рамы роликоподшипника для дробления, дробильного ролика, грохота и т.д.
В конструкции этой машины реализована интеграция процессов гранулирования, формования и просеивания, что обеспечивает ей красивый внешний вид, простоту в эксплуатации и низкое энергопотребление. Основные детали, такие как корпус ролика, изготовлены из металла нового типа, обладающего антикоррозийными, износостойкими и ударопрочными свойствами. Данный гранулятор может быть использована не только для гранулирования в производстве удобрений, кормов и химической промышленности, но также имеет хорошую применимость, особенно для производства редкоземельных элементов, металлургии, угля, биологических агентов и проектов по охране окружающей среды.
