Введение в продукт

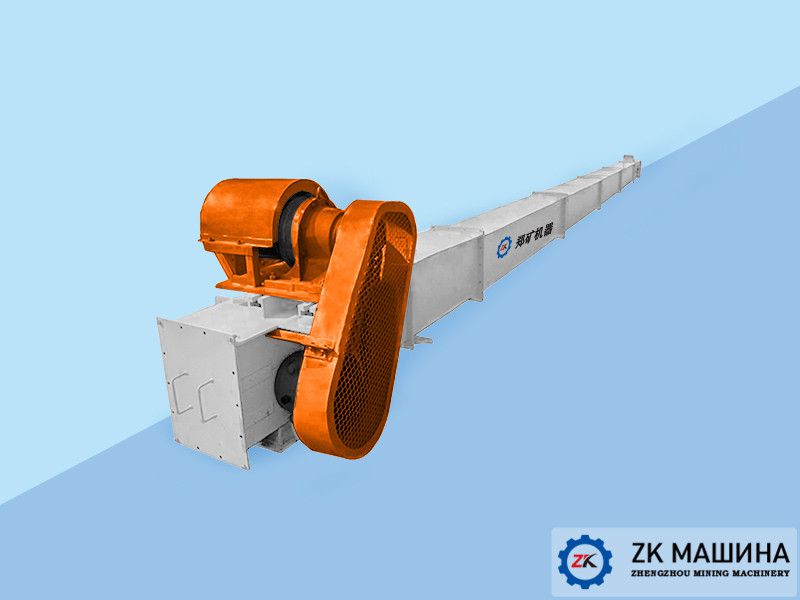

Скребковый конвейер типа FU (цепной конвейер) представляет собой транспортирующее оборудование, состоящее из тяговых компонентов на роликовой цепной плите и непрерывное. Это устройство типа с компактной структурой, хорошей герметизацией, рациональной компоновкой, удобным обслуживанием и т. Д.
Он в основном используется для измельчения порошка, частиц, мелких комков с сильным абразивом в горизонтальном или наклонном положении, также широко используется в химической промышленности, металлургии, горнодобывающей промышленности, строительных материалах, электроэнергетике, легкой промышленности, дорожном движении, дорожном строительстве, порте и т. Д.
НАШИ ПРЕИМУЩЕСТВА
1. Сопротивление маленькое, низкий энергопотребления;
2. Применяется высокопрочный металлический сплав, трение малое, а срок использования длиный;
3. Высокая производительность, длиное расстояние транспорта;
4. Широкое использование, подходит к различным материлам;
5. Различные типы размещения, можно горизонтально установить и наклонно установить;
6. Конструкция оборудования компактная, мало площадей занимает, удобно для обслуживания;
7. Можно изготовить по специальному требованию.
Как это работает
Цепной скребковый конвейер FU типа работает по принципу привода ведущей звездочки, которая приводит в движение тяговую цепь со скребками. Материал, поступающий через загрузочный патрубок, подвергается тяговому усилию цепи, что увеличивает внутреннее трение и давление между частицами. Когда это трение превышает трение материала о стенки желоба, материал начинает перемещаться. Повышенное внутреннее давление обеспечивает стабильность слоя, формируя непрерывный поток. При соблюдении определенного соотношения высоты слоя к ширине желоба достигается стабильная скорость потока, равная скорости цепи, обеспечивая непрерывную и равномерную разгрузку материала через выпускной патрубок.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
|
модель |
Ширина канавки (мм) |
Идеальный размер частиц (мм) |
10% максимальный размер частиц (мм) |
Максимальный уклон конвейера |
Пропускная способность (м³/ч) |
Влажность материала |
|
Скорость цепи (м/мин) |
|
10 |
12 |
13.5 |
15 |
16 |
20 |
25 |
|
FU150 |
150 |
<4 |
<8 |
≤15° |
6-9 |
|
|
9-13 |
|
12-18 |
15-23 |
≤5% |
|
FU200 |
200 |
<5 |
<10 |
12-16 |
|
|
18-24 |
|
24-32 |
30-40 |
|
FU270 |
270 |
<7 |
<15 |
21-30 |
25-36 |
28-40 |
31-45 |
34-48 |
42-60 |
52-75 |
|
FU350 |
350 |
<9 |
<18 |
|
40-56 |
|
54-75 |
|
72-100 |
90-125 |
|
FU410 |
410 |
<11 |
<21 |
|
55-80 |
|
70-100 |
|
95-130 |
105-150 |
|
FU500 |
500 |
<13 |
<25 |
|
80-110 |
|
105-145 |
|
140-200 |
160-225 |
