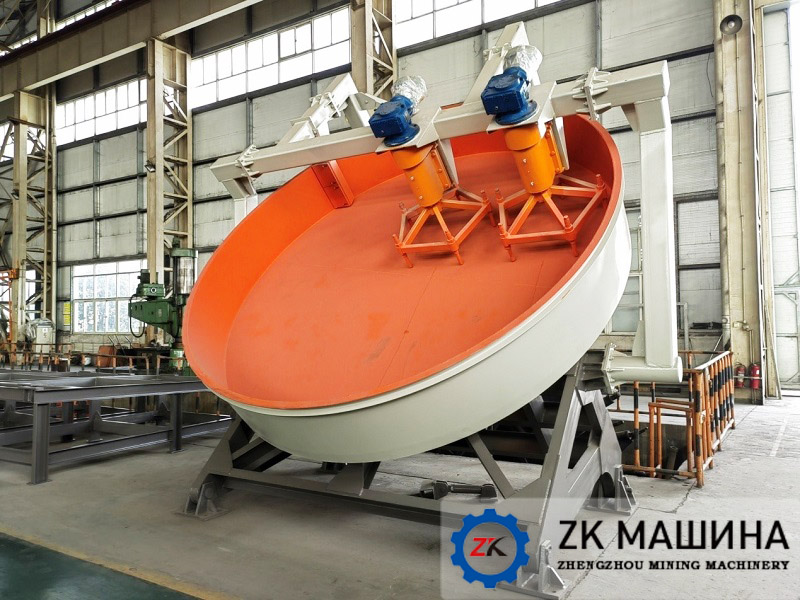

Тарельчатый гранулятор
Модель: PQ10W--PQ42W, PQ10--PQ42
Диаметр (мм): 1000--4200
Высота (мм): 250--800
Применение: в отраслях керамзита, химического удобрения,цемента, огнеупора
PQ гранулятор состоит из тарелки, привода, рамы, подставки и нож-скребка. Нижняя части тарелки применяется стальные плиты, имеется высокую прочность и жесткость. Приводное колесо применяется обработка высокочастотной закалки.
Введение в продукт
Наша компания производит два типа шароформовочных машин: шароформовочную машину с скребковым диском без привода (PQW) и шароформовочную машину с скребковым диском с приводом (PQ). Обе модели отличаются простотой конструкции, удобством эксплуатации, легко контролируемой влажностью шаров и высокой прочностью. Шароформовочная машина с дисковым диском имеет монолитную конструкцию с основанием, усиленным несколькими радиальными стальными пластинами для обеспечения долговечности. Редуктор и двигатель оснащены гибким ременным приводом, что обеспечивает плавный пуск, снижает ударную нагрузку и продлевает срок службы оборудования.
НАШИ ПРЕИМУЩЕСТВА
Тарельчатый гранулятор разделяют на безмоторный скребковый тарельчатый гранулятор (PQW) и моторный скребковый тарельчатый гранулятор (PQ). Два типа грануляторов - все имеют функцию простой структуры, удобную работу, влажность гранул легко контролируется и обладает высокой твердостью.
Тарельчатый гранулятор главным образом используется в цементной промышленности, сталелитейной промышленности, комплексного удобрения, керамзитной промышленности, огнеупорной промышленности.
1. Угол наклонности можно удобно регулировать;
2. Новая конструкция, размер маленький, вес легкий, удобно для расположения;
3. Высокий коэффициент годности, выше 90%;
4. Высокая точность обработки, оборудование двигается стабильно.
Как это работает
Порошок исходного материала формуется в шарики одинакового размера, а затем подается в диск для формирования шариков. Попав внутрь, шарики подвергаются воздействию центробежной силы, трения и силы тяжести, заставляя их двигаться по параболической траектории. По мере того, как они продолжают катиться, влага непрерывно вытесняется с поверхности шариков. Из-за сцепления и пластичности материалов шарики прилипают к порошку исходного материала во время этого движения, постепенно увеличиваясь в размере. Сцепление материалов и естественное испарение поверхностной жидкой пленки придают шарикам определенную прочность. При поддержании постоянным угла наклона диска, высоты стороны, скорости вращения и содержания влаги шарики разных размеров отходят от края диска под разными углами под действием силы тяжести, скатываясь вниз. По мере вращения диска шарики выгружаются со стороны диска.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
|
Модель |
Диаметр
(мм) |
Высота
(мм) |
Наклон
(°) |
Скорость
(об/мин.) |
Мощ. Двигателя
(кВт) |
Мощ скребки
(кВт) |
Вес
(т) |
|
PQ10 |
1000 |
250 |
35-55 |
2.5-25 |
3 |
1.1×1 |
0.6 |
|
PQ12 |
1200 |
250 |
35-55 |
2.5-25 |
4 |
1.1×1 |
0.8 |
|
PQ16 |
1600 |
300 |
35-55 |
2-19 |
7.5 |
1.5×1 |
1.4 |
|
PQ20 |
2000 |
320 |
35-55 |
1.5-15 |
7.5 |
2.2×1 |
2.2 |
|
PQ22 |
2200 |
350 |
35-55 |
1.4-14 |
15 |
2.2×1 |
3.8 |
|
PQ25 |
2500 |
350 |
45-55 |
1.2-12 |
15 |
2.2×1 |
5 |
|
PQ28 |
2800 |
400 |
45-55 |
1.2-12 |
18.5 |
2.2×1 |
5.8 |
|
PQ32 |
3200 |
400 |
45-55 |
1.2-12 |
22 |
3×1 |
8.5 |
|
PQ36 |
3600 |
550 |
45-55 |
1-10 |
30 |
3×2 |
9.8 |
|
PQ42 |
4200 |
550 |
45-55 |
1-10 |
37 |
4×2 |
12.5 |
|
PQ45 |
4500 |
550 |
45-55 |
1-9 |
45 |
4×2 |
13.5 |
|
PQ50 |
5000 |
650 |
43-53 |
6-9 |
55 |
5.5×2 |
18 |
|
PQ55 |
5500 |
650 |
43-53 |
5.7-8.5 |
75 |
5.5×2 |
30.2 |
|
PQ60 |
6000 |
650 |
43-53 |
5.7-8.5 |
90 |
5.5×2 |
32.8 |
|
PQ70 |
7000 |
650 |
43-53 |
5.1-7.9 |
132 |
5.5×3 |
45.9 |
|
PQ75 |
7500 |
650 |
43-53 |
5.1-7.9 |
160 |
5.5×3 |
50 |
