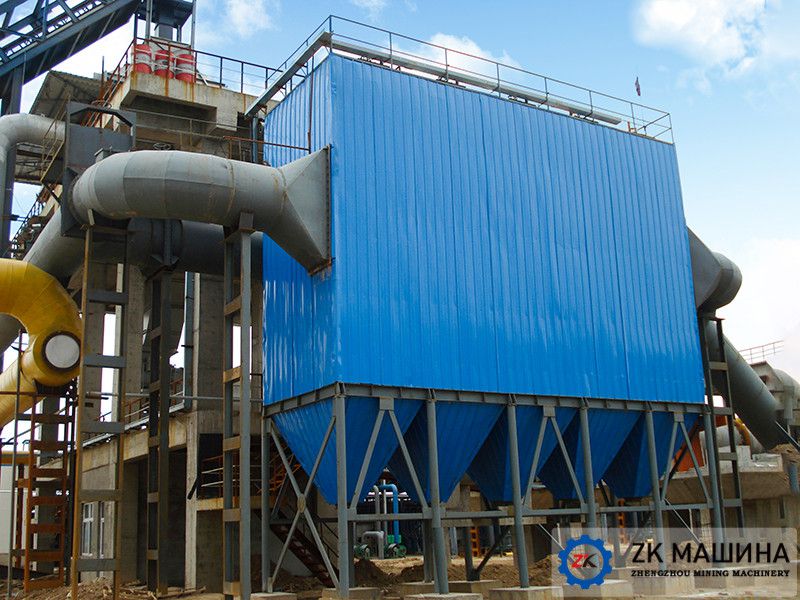

Описание продукции
Рукавный фильтр по серии PPC объединяет преимущества камерной обратной продувки и импульсной регенерации фильтровальных рукавов. Он устраняет недостатки камерной обратной продувки, характеризующейся сравнительно низкой интенсивностью очистки, а также импульсной продувки, которая требует одновременного проведения процесса фильтрации. Благодаря этому расширяется область применения оборудования.
Данная установка обеспечивает полную очистку каждой фильтрационной камеры и использует импульсные клапаны большого диаметра для регенерации фильтровальных рукавов. Она отличается высокой эффективностью очистки, хорошим результатом регенерации и длительным сроком службы.
Оборудование предназначено для очистки газов с высокой концентрацией пыли, позволяет упростить технологическую схему пылеулавливания и снизить инвестиционные затраты на оборудование.
Пылеуловители серии PPC широко применяются в промышленности строительных материалов и цементной промышленности, металлургии, машиностроении, химической промышленности и производстве огнеупорных материалов.
Особенно эффективно оборудование применяется в системах пылеулавливания цементных заводов: на участках дробления, упаковки цемента, в силосах и на крышах складов, при охлаждении клинкера, а также на различных мельницах. Оборудование также может использоваться для очистки газов от угольных мельниц, однако в этом случае необходимо предусмотреть дополнительные взрывозащитные меры и соответствующим образом изменить конструкцию оборудования.
НАШИ ПРЕИМУЩЕСТВА
1. Технология золоудаления передовая, бес воздушного сопла, установить импульсный клапан на боковой поверхности камеры или на покрышке, пусть газовой ток брызнает в верхнюю камеру и повышает давление воздуха в камере, и потом передает энергию в мешок для золоудаления; Одновременно не надо установить и демонтировать воздушное сопло, удобно для смены мешка и операции.
2. Применяется крупный импульсный клапан, снизить количество клапанов в процессе золоудаления, так и снизить труд обслуживания импульсного клапана.
3. Применяется новую технологию золоудаления, разделить целой пылеуловитель на некоторые независимые уплотнительные камеры, при золоудалении в камере, мешок в этой камере не фильтровать дым, так и избежать вотричной адсорбции во время золоудаления, и не мешать норамальные работы целого процесса, повышать эффективность золоудаления, продлить срок использования мешка.
4. Подходит к высококонцентрированному золоудалению, как O-Sepa сепаратор, газовая концентрация дыма в системе измельчения достигнет 1000g/Nm3, PPC серия высокоэффективный импульсный мешочный пылеуловитель с газгольдером может непосредственно проводит золоудаление.
5. Применяется конструкцию газгольдера, снизит вентиляционные потеря.
Принцип работы
Рукавный фильтр по серии PPC с газгольдером состоит из верхнего цилиндра, среднего цилиндра, пылевого ковша и отверстия входа и выхода, комплексные оборудования: опоры, лестницы, ограды, воздухоструйная система, контрольная система золоудаления, выгрузочное устройство пыли, его характеристики являются следующими:
1. Верхний цилиндр разделен на некоторые камеры, у каждой камеры есть подъемный клапан, чтобы осуществить золоудаление во время отключения.
2. Средний цилиндр разделен на некоторые камеры, избежать взаимное мешание разных камер, одновременно оформлять дотаточное помещение падения.
3. Цилиндр сваривается из изогнутых плит, имеет высокая прочность и твердость
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
|
Модель
|
PPC32-3
|
PPC32-4
|
PPC32-5
|
PPC32-6
|
PPC64-4
|
PPC64-5
|
PPC64-6
|
PPC64-7
|
PPC64-8
|
|
Объем воздуха
(м³/ч）
|
6900
|
8900
|
11160
|
13390
|
17800
|
22300
|
26700
|
31200
|
35700
|
|
Скорость фильтрования
(м/мин)
|
1.2-2.0
|
|
Общая площадь фильтрования
(㎡)
|
93
|
124
|
155
|
186
|
248
|
310
|
372
|
434
|
496
|
|
Чистая площадь фильтрования
(㎡)
|
62
|
93
|
124
|
155
|
186
|
248
|
310
|
372
|
434
|
|
Камера пылеуловителя
(шту.)
|
3
|
4
|
5
|
6
|
4
|
5
|
6
|
7
|
8
|
|
Фильтр (шту.)
|
96
|
128
|
160
|
192
|
256
|
320
|
384
|
448
|
512
|
|
Сопротивление пылеуловителя
(Па)
|
1470-1770
|
|
Концентрация пыли на входе
(г/м³)
|
＜200
|
＜1000
|
|
Концентрация пыли на входе
(г/м³)
|
＜0.1
|
|
Площадь теплоизоляционного слоя
(㎡)
|
26.5
|
34
|
41
|
48.5
|
70
|
94
|
118
|
124
|
166
|
